Выбор внешней видеокарты для ноутбука
У вас есть ноутбук, который хорошо тянет только старенькие игры, потому что встроенная видеокарта пригодна лишь для видео? Как оказалось, есть один замечательный способ поиграть на этом ноутбуке, например, в GTA 5 на ультранастройках с приличным FPS. В этой статье мы разберёмся, как использовать для этого дискретную видеокарту и какую внешнюю видеокарту выбрать для ноутбука.
Да, вы не ошиблись, мы подключим стандартную видеокарту для компьютера к ноутбуку. Как это сделать? Почти у каждого ноутбука внутри скрывается интерфейс, аналогичный PCI Express, он так и называется mini PCI-E, в большинстве случаев он используется модулем Wi-Fi, присоединённым к нему. Добраться до этого разъёма проще простого, в основном на ноутбуках, чтобы заменить или добавить оперативную память, нужно снять одну крышку на задней стороне ноутбука. Здесь мы увидим нашу оперативную память и тот самый модуль Вай-Фай, подсоединённый через mini PCI Express. Естественно, стандартную видеокарту напрямую вы не сможете подсоединить, но существует пара вариантов переходников, которые позволяют подсоединить любую внешнюю карту к ноутбуку.
В этой статье мы расскажем, как подключить к лэптопу сторонний графический адаптер
Замена встроенного в ноутбуке Wi-Fi и Bluetooth модуля
Я буду показывать на примере ноутбука от ASUS. Но инструкция подойдет и для других производителей: Lenovo, Acer, Samsung, Hewlett-Packard, DELL и т. д. Разумеется, что процесс разборки, расположение самого беспроводного модуля внутри ноутбука, внешний вид и другие детали будут отличатся.
Нам понадобится только маленькая крестовая отвертка, которая подойдет для разборки конкретно вашего ноутбука.
Переверните ноутбук и посмотрите, есть ли там отдельная крышка. Практически на каждом ноутбуке снизу есть небольшая крышка, открутив которую, можно получить доступ к жесткому диску, оперативной памяти, и если нам повезет, то к Wi-Fi модулю.
Но чаще всего, WLAN модуль спрятан мод основной крышкой. Как и в моем случае. Значит нужно полностью разбирать ноутбук.
Откручиваем все болтики и полностью снимаем нижнюю крышку ноутбука. Будьте аккуратны, не спешите. Если крышка не снимается, то возможно, вы открутили не все болты. Так же обратите внимание, что к крышке могут идти провода. В моем случае нужно было отключить небольшой коннектор, который шел к переключателю, который блокирует батарею.
Видим Wi-Fi модуль, который подключен в порт Mini PCI Express на материнской плате ноутбука.
К самому модулю подключено два проводка. Обычно там один белый, а второй черный. Это Wi-Fi антенны. Нам нужно их отсоединить.
Снимаются они очень просто. Достаточно потянуть их вверх. Можно отверткой аккуратно их снять.
Дальше откручиваем болтик которым зафиксирован Wi-Fi модуль и извлекаем его.
Под самим модулем видим надпись «WLAN» на материнской плате. Чтобы при установке нового не промахнуться
Вставляем в порт Mini PCIe наш новый беспроводной модуль. Прикручиваем его.
Дальше нужно подключить антенны. Как видите, разъемы под антенны обозначены номерами 1 и 2, треугольниками (один зарисованный, другой нет) и надписями MAIN и AUX. Необходимо подключить антенны так, как они были подключены изначально.
Там такая каша с этими проводами от антенн, обозначениями, вариантами подключения и т. д., что вы себе даже не представляете. Ниже в этой статье я расскажу об это подробнее. По крайней мере постараюсь рассказать
Я подключил так: черный провод – AUX, белый провод – MAIN. Проблем с сигналом нет. Проверьте, чтобы коннекторы на проводах хорошо зафиксировались. А том могут быть проблемы с сигналом. Не редко ноутбук очень плохо ловит Wi-Fi, или вообще не видит беспроводные сети. Особенно часто это бывает после чистки ноутбука от пыли. Когда плохо, ли неправильно подключают антенны. Или когда перетирается кабель, который идет к антенне. Антенны, как правило, расположены под крышкой экрана.
Все, замена Wi-Fi модуля завершена. Собираем ноутбук в обратном порядке. Проверяйте, все ли подключено и прикручено. Будьте внимательны.
Возможно, после замены модуля понадобится установить драйвера. Об этом я расскажу в конце этой статьи. А сейчас еще раз об антеннах.
В розничных магазинах подобного почему-то нет. Приходится или брать устаревшую плату от Intel, или же идти на Алиэкспресс, ждать 3 недели, но зато радоваться высоким скоростям. За 5 ГГц в AR5BXB72 можно получить прекрасную карточку для своего ноутбука. А для тех, кто обзавелся переходником – и для ПК. Для компьютера это будет вполне бюджетное рабочее решение, где средняя полноразмерная плата PCI при таких же условиях будет стоить больше 1500 рублей. Мой выбор остается однозначно за ней за неимением других вариантов.
Если же вы нашли карточку интереснее, можете предложить ее людям в комментариях. Возможно именно ваше мнение поможет кому-то! На это заканчиваю наш краткий обзор. Все до новых встреч!
Модернизируем ноутбук: SSD, USB 3.0 & Co.
Экспресс-карту с интерфейсами USB 3.0 вы можете вставить в ваш ноутбук столь же простым образом, как делаете это с SD-картой. Точно так же просто можно заменить ваш медлительный классический жесткий диск на быстрый SSD-накопитель с интерфейсом SATA.
То же самое касается и оперативной памяти. Несколько сложнее дела обстоят со слотом Mini-PCI-Express. Она нужна для того, чтобы помимо старого жесткого диска можно было параллельно использовать и дополнительный SSD-накопитель стандарта mSATA, или заменить уже имеющуюся WLAN-карту на лучшую модель. Но слот Mini-PCIe может принимать и HD-декодер от компании Broadcom, который делает возможным плавное и бережливое по отношению к аккумулятору воспроизвдение HD-контента, а в новейшей своей версии — даже Flash-видео.
Все вышеперечисленное опытный «самоделкин» вполне может смонтировать самостоятельно, будучи вооруженным одной лишь крестообразной отверткой. Особенно придется постараться с размещением в ноутбуке дополнительных WLAN-антенн, так как здесь нужно будет импровизировать и искать место в тесном корпусе, который не рассчитан на установку дополнительнх антенн. При этом, как правило, придется заняться филигранным делом — разбирать тонкую рамку дисплея.
Можно ли к ноутбуку подключить внешнюю видеокарту?
Часто пользователи стремятся превратить свой ноутбук в настоящего игрового монстра. При соответствующих капиталовложения это довольно просто. Но как достичь желаемого не покупая готовые решения за бешеные деньги? Правильно, подключить для этого внешнюю видеокарту.
Как правило, множество пользователей ПК уверены, что такое просто невозможно, разве что для обычных персональных компьютеров, но только не для ноутбуков. В действительности же все не безысходно. И хотя ноутбуки, в принципе, совершенно не рассчитаны на то, чтобы подключать корректно к ним какие-либо внешние видеокарты, применять их все-таки вполне реально.
Внешний бокс для современной видеокарты: как корректно подсоединить?
Алгоритм действий, действительно, не слишком сложный. Главное – присутствие mini PCI Express, порта, предназначение которое заключается в том, чтобы к материнской плане подключить периферийные устройства. Но как проверить, есть ли в устройстве mini PCI Express? Все достаточно просто. Для начала полностью выключите свой ноутбук, снимите батарею и компьютерную крышку. На вид порт будет идентичным тому, что на фотографии, расположенной снизу.
Если не получилось снять крышку ноутбука (так иногда бывает, как правило, у каждой модели – своя изюминка в этом плане), то найдите на многочисленных профильных порталах детальную инструкцию или видеоруководство по обслуживанию именно вашей модели. Аналогично, если появятся сомнения в плане идентификации mini PCI Express. В основном результат гарантирован, если при поиске в браузере задать ключевые слова service manual и конкретная модель ноутбука.
Существуют два наиболее популярных действенных способы для того чтобы подключить ноутбук к десктопному графическому адаптеру. Первый – с помощью док-станции, специального оборудования, а второй – подключение устройства к внешнему слоту mini PCI Express. Рассмотрим более детально оба варианта.
Подключаем видеокарту к ноутбуку с помощью док-станции
Производителями сегодня представлено сразу несколько разновидностей оборудования, которое к ноутбуку позволяет подсоединить внешнюю видеокарту. Среди числа наиболее популярных – док-станция. Она представляет собой устройство укомплектованное слотом PCI-E, питанием от розетки и управляющими элементами. Обратите внимание: собственно, видеокарта в этот комплект не входит. Ее придется покупать отдельно.
Данное устройство к ноутбуку подсоединяют через Thunderbolt, специальный порт, который на сегодня является лидером среди внешних портов благодаря наиболее мощной пропускной способности. Но не только это важное преимущество. Подключить к устройству док-станцию довольно просто. Вам не потребуется даже дополнительно перезагружать свою операционную систему. После включения доступен весь функционал. Но такой способ обладает одним недостатком — речь идет о цене самой докстанции. Она сопоставима со стоимостью мощной видеокарты. Цены стартуют от 46 до 300 долларов и выше. Кроме того, не все компьютеры оснащены разъемом Thunderbolt. И именно в этом – главная проблема.
Более детально остановимся на наиболее бюджетном варианте – устройстве EXP GDC. Что же необходимо обязательно сделать для подключения? Сначала снять крышку компьютера, дальше подключить кабель EXP GDC к порту mini PCI Express, а противоположную сторону – к входу HDMI на EXP GDC. Потом устанавливаем в разъем PCI Express дискретную видеокарту на EXP GDC и дальше подключаем питание видеокарты (дополнительное). Для таких целей имеется отдельный кабель, который идет в комплекте с EXP GDC. Помимо того подключить необходимо питание и к EXP GDC, используя разъем 8 pin. Только после проведения всех этих манипуляций можно включать ноутбук. Но и это еще не все нюансы.
В ситуации, когда у ноутбука переключаемая графика (иными словами, дискретная плюс встроенная), то придется включить режим под названием UMA Graphic. Для таких целей придется открыть настройки BIOS.
Дальше включаете ноутбук, устанавливаете для видеокарты драйверы. И только теперь все полностью готово. Можно тестировать работу внешней видеокарты, запустив игру.
Внешняя видеокарта для ноутбука с помощью внутреннего разъема mPCI-E
Еще один хороший способ подсоединить к вашему ноутбуку внешнюю видеокарту – это подключение к mini PCI-Express, специальному внутреннему разъему. Но в таком методе есть один существенный недостаток – придется пожертвовать беспроводной связью. В данном случае подключение осуществляется с помощью специального адаптера EXP GDC. Его можно купить на Aliexpress или любой другой похожей интернет-площадке.
Это устройство собой представляет небольшой компактный слот PCI-E с несколькими подключенными разъемами. Их предназначение – в том, чтобы подключаться к ноутбуку и дополнительному питанию. Комплектация устройства включает несколько кабелей и БП (не всегда, потому нужно уточнять). Перед тем, как подключить устройство к материнской плате, подсоединяем EXP GDC и графический адаптер, монтируем кабели. При этом основный из них с HDMI на одном и mPCI-E на другом конце подключаем к соответствующему разъему.
Провода дополнительного питания оснащены с одной стороны одиночным 6 pin коннектором, а с другой — двойным 8 pin (6+2) + 6 pin. Такие провода подсоединяют одиночным разъемом 6 pin к EXP GDC и в зависимости от специфики гнезд на видеокарте – 8 или 6 pin. Обратите внимание: желательно использовать именно тот блок питания, которые вместе с устройством идет в одном комплекте. Кроме того, такие блоки уже оснащены специальным 8-пиновым коннектором. Хотя можно вполне использовать также импульсный БП. Тем не менее такой вариант не всегда считается абсолютно безопасным.
Подключение выполняется, используя все те переходники, которые прилагаются к EXP GDC. В соответствующее гнездо вставляется разъем питания. Потом придется провести полный демонтаж модуля Wi-Fi. Для соответствующих целей необходимо открутить винты и отсоединить тонкие проводки. Затем присоединить mPCI-E-HDMI видеокабель к тому разъему, что расположен на материнской плате. Дальнейшие действия не являются слишком сложными. Нужно выпустить провод ноутбука наружу так, чтобы предупредить возможность даже минимального переламывания и после этого установить снова крышку.
Теперь все готово и можно подключать питание, в дальнейшем получая удовольствие от мощного функционала игрового лэптопа. Конечно же, при этом не стоит забывать о необходимости установки подходящих драйверов.
Переходник под USB3.0
Просмотрев сколько стоят новые карту я принял решение внедрить все в переходник Mini PCI-E и мы получим отличную сетевую карту, тк с нормальной антенной этот модуль отлично работает.
Выбор пал на самый дешевый переходник. Особо не выбирал, нужно было починить дешево и сердито.
Давайте осмотрим его:
Пришел запаянный в антистатический пакет, внутри с переходником лежит комплект крепления.
Особо расписывать тут нечего, тестировать его на USB 3.0 я не собираюсь. Мне нужен лишь рабочий USB порт.
eGPU вчера и сегодня
Апгрейд старого ноутбука – что еще придумано в последнее время?
Для большинства из нас существует только один способ апгрейда персонального компьютера – это демонтаж старого оборудования и установка нового в корпус ПК. Чуть более продвинутые пользователи делают то же самое с ноутбуками: расширяют оперативную память, заменяют накопители HDD на SSD, а снятый HDD частенько помещается в отдельный корпус и превращается во внешний жесткий диск. Следующим этапом вовлеченности в тему апгрейда печатной машинки является удаление встроенного оптического привода (DVD или Blu-Ray) и установка вместо него дополнительного винчестера, благо существует богатый выбор креплений-салазок. Но лишь единицы доходят до замены центрального процессора в своем ноутбуке и установки модифицированного BIOS, что иногда требуется для этого. И только совсем уж уникально смелые ребята меняют видеокарты своих лэптопов в случае их съемной природы. А что делать нам, обычным носителям рук-крюк и темной головы, владельцам нетбуков и неттопов? Просто смотреть на трейлер новой игры, переводить взгляд на свой ноутбук и кусать локти? Небольшой шанс «прокачать» систему все-таки есть, об этом и поговорим.
eGPU, начало
Аббревиатура eGPU (External Graphics Processing Unit) говорит сама за себя, а история появления внешней видеокарты уходит корнями в далекое прошлое, во времена появления на системной плате ПК разъема PCI-E, а в ноутбуках сначала PC Card (о применении для подключения eGPU автору неизвестно), а потом и ExpressCard. Во всех случаях речь идет о скоростном интерфейсе передачи данных, что в теории позволяло подключать внешнюю видеокарту к ноутбуку и играть в «тяжелые» игры тех лет, подобные S.T.A.L.K.E.R. и GTA San Andreas. Интерфейс ExpressCard стал первым, который подключался к системной шине через линию PCI Express x1 напрямую, минуя какие-либо дополнительные контроллеры. С его массовым появлением в 2009 году и началась эпоха попыток «приделать» внешнюю видеокарту к мобильному устройству. Выглядело это так:
В дальнейшем интерфейс PCI-E ExpressCard был полностью вытеснен ставшими золотым стандартом USB 2.0 и 3.1 Gen 1 (он же 3.0), и встретить его можно только в администраторских сказках или пыльном чулане коллекционера. Увы, пропускная способность интерфейса USB 3.1 как минимум в 6 раз меньше, чем у PCI-E версии 1.0 (x16), и это означает, что с одинаковым успехом можно будет поиграть в GTA SA в конфигурации eGPU c использованием как древней графической карты Radeon HD 4550, так и ультрасовременной GeForce RTX 2080 с частотой обновления экрана около 30 к/с. В устройствах прошлых поколений было так:
Нет доступа к PCI-E = нет нормального гейминга.
eGPU сейчас
Если зайти на площадки вторичного рынка, то можно увидеть просто огромное количество предложений о продаже видеокарт для майнинга разной степени износа и наглости продавцов. Откуда столько предложений, и при чем тут eGPU? Если просто посмотреть на биржу криптовалюты, то нельзя не заметить обвал спроса на этот виртуальный продукт. А ведь в основе его производства лежит видеокарта, бытовая или специализированная – неважно, самые дорогие ее компоненты, графический процессор и память, абсолютно одинаковые. И если несколько лет назад компании-производители графических карт сделали ошибку, «поведясь» на ожидания от рынка криптовалюты, то теперь наступила неизбежная расплата. Еще в 2018 году Дженсен Хуан (гендиректор Nvidia) публично жаловался на низкий спрос и заявил о временной приостановке производства во избежание убытков. Как бы то ни было, у криптомайнеров осталось на руках огромное количество вполне себе современных и рабочих видеокарт, которые они не могут сбыть, так как рынок и так перегрет. При чем тут eGPU? Я тоже не видел связи, пока не узнал о том, что самыми популярными контейнерами для установки и подключения eGPU является продукция Razer. Еще в 2018 году Razer запустила странную кампанию под названием SOFTMINER, в ходе которой ваше(!) бытовое оборудование Razer, такое как игровые станции (ПК и ноутбуки), «майнило крипту», но не для вас, а для Razer(!). В те моменты, когда компьютеры использовались не по прямому назначению. Взамен Razer «бесплатно» давала бонусы и подарки, например, некоторые предметы из внутриигровых магазинов. Те же, кто фанатично «колотил крипту» для Razer круглые сутки, мог рассчитывать на бесплатные игры и фирменную периферию (всякие кабели и т.д.). В настоящее время программа SOFTMINER переродилась в GAMMA, а из описания продукта пропали упоминания о материальных наградах. Деньги за электричество (которое, возможно, оплачивается вашими родителями) перетекают в мошну Razer, а вы получаете огненный меч или ледяное копье. А теперь поставим себя на место компании Razer, которая с тоской глядит на килотонны неиспользуемых видеокарт, которые могли бы принести ей дополнительный доход, придумай она новое шасси, позволяющее запускать их на мобильных (и не очень) Windows-машинах. И выход был найден!
Razer разработали целую линейку внешних контейнеров со слотами PCI-Express, в которые можно установить практически любую полноразмерную видеокарту. Корпус оснащается собственным блоком питания, который рассчитан на современные топовые видеокарты, а также подпитку ноутбука с электропотреблением до 100 Вт. Подключение происходит через гнездо Thunderbolt (версии 3, Alpine Ridge или Titan Ridge – редакция неважна) или через USB-C, который может работать по протоколу Thunderbolt (необходим соответствующий контроллер на системной плате ноутбука/неттопа). Более полную информацию о совместимости контейнеров Razer Core можно получить в разделе поддержки производителя, нам же остается только восхищаться прозорливости советников компании и диву даваться, глядя на цену. Ибо рекомендованная цена на китайскую плату расширения, помещенную в красивый корпус, составляет 299 долларов США.
Помимо лидера индустрии, свои eGPU-контейнеры с подключением через Thunderbolt 3 предлагают еще множество производителей, чьи имена, скорее всего, мало кому известны. Хотите узнать больше? Ищите по ссылкам на продукты, которые я выставил по популярности у пользователей, сначала идут одобренные большинством:
Подход к покупателю у каждого производителя свой, есть полностью универсальные контейнеры, есть под определенную видеокарту (в поставку не входит), а существуют и полностью готовые внешние видеокарты (включи и пользуйся).
Lenovo TB3 Graphics Dock — готовая eGPU Nvidia GTX 1050
Ограничений у них немного, но они существенны – это наличие на системной плате ноутбука/неттопа контроллера Thunderbolt 3, операционной системы Windows 10 или MacOS/X и неприлично большой ценник. В случае MacOS может понадобиться покупка дополнительной «затычки» для выхода HDMI, если будет использоваться дисплей ноутбука, а подключение внешнего монитора не планируется.
Возможно, это просто пробка, чтобы видеосигнал не выливался наружу и оставался внутри ноутбука? ?
eGPU в работе

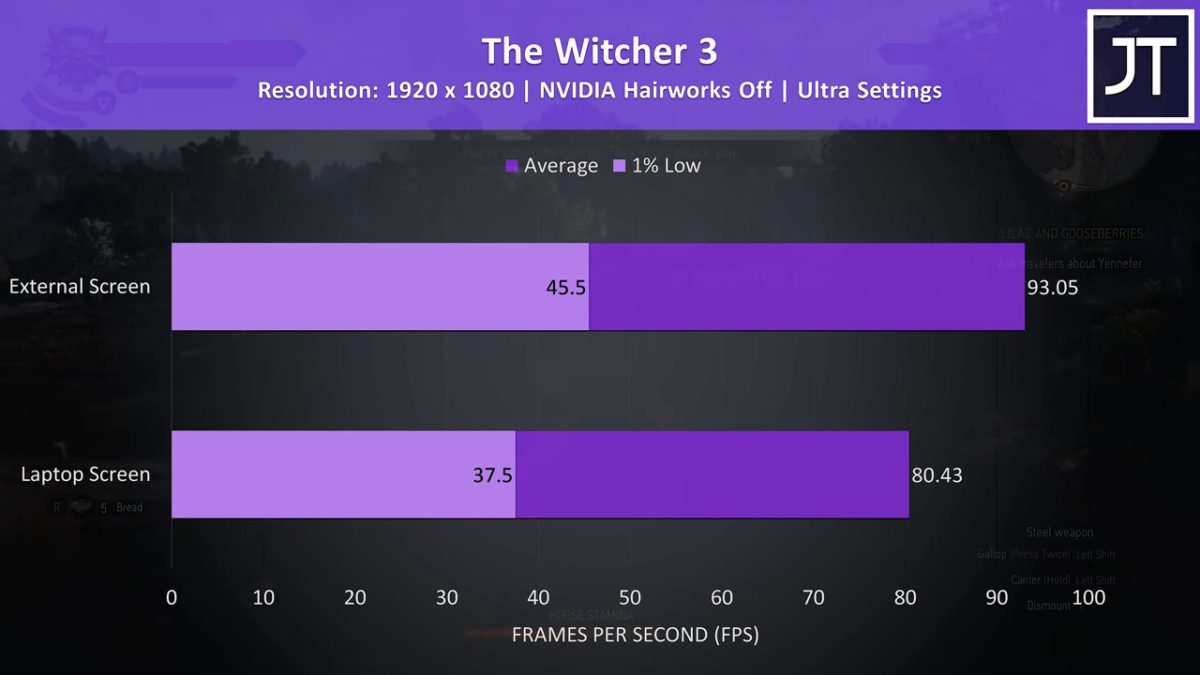

Самый резонный вопрос, который только может возникнуть, а стоит ли овчинка выделки? Стоит ли докупать бокс для eGPU (допустим, 20 000 рублей) и видеокарту (например, GTX 1070 за 20 000 рублей)? Насколько эффективно такое подключение видеокарты через разъем Thunderbolt 3? Изучив вопрос (и не желая рисовать таблицы), предлагаю для ознакомления готовый результат: eGPU десктопная видеокарта будет работать на уровень ниже, чем мобильная видеокарта с такой же маркировкой. Т.е. десктопная видеокарта Nvidia GeForce GTX 1070, подключенная через интерфейс Thunderbolt 3, покажет производительность такую же, как интегрированная в ноутбук видеокарта GTX 1060. Много это или мало? Это уже очень неплохо, друзья, в предыдущих редакциях Thunderbolt дела обстояли гораздо хуже, и сам вопрос использования eGPU нес в себе скорее философский смысл. Но существует еще один момент, который заключается в том, что используемый метод подключения не резиновый и нужно отнять еще 10% производительности eGPU, если мы будем играть на экране ноутбука, без использования внешнего монитора. Но даже и в таком случае пользователь сможет играть в современные игры с комфортным значением FPS, а также многократно ускорить рендеринг в Adobe Photoshop и кодировку видео. Вот так ведет себя Nvidia RTX 2080 Ti в связке c Intel Core i7 8565U в игре The Witсher 3 (пресет Ultra) в тесте канала Jarrod’sTech, разница очевидна:
Но стоит только вспомнить о цене вопроса, как смысл использования eGPU опять становится философским. Выше мы уже «заплатили» за контейнер и видеокарту около 40 000 рублей, добавим к этому еще 48 400 рублей (самый дешевый ноутбук с поддержкой Thunderbolt 3 на рынке) и получим сумму, за которую можно купить полноценный игровой ноутбук, без вот этих вот всяких проводов и переходников. А чем ответит электронный пролетариат на вызовы капитализма?
Народный eGPU
Выше был высказан тезис о том, что если нет доступа к PCI-E, то нет дешевого eGPU. Из наших ноутбуков уже убрали поддержку ExpressCard и другие интересные разъемы. Однако даже сейчас можно получить доступ к интерфейсу PCI-E в ноутбуке или mini PC, т.к. осталась еще одна дырочка, в которую может пролезть рукастый активист. Если мобильное устройство под управлением MS Windows более-менее современное и в нем установлен модуль Wi-Fi, то, скорее всего, он подключен через стандартный mini PCI-E разъем. Нам остается только зайти в магазин за внешней платой-переходником вида «mini PCI-E to PCI-E». Выбирать можно долго, но, судя по популярности, особым спросом пользуется торговая марка EXP GDC, чьи адаптеры в самом дорогом случае стоят около 3 000 рублей.
Процесс замены модуля Wi-Fi на адаптер выглядит так:
Кабель адаптера можно пустить через полость вынутого оптического привода, через дырку от вырезанного (варварски) USB-разъема, но лучше всего – через новое отверстие в пластике корпуса. Немаловажной частью является блок питания, и тут не должно возникнуть никаких проблем. Подойдет любой БП от персонального компьютера мощностью от 350 Вт (для самых мощных видеокарт 400+, больше не имеет смысла). Переходниками от MOLEX-разъемов (стоят невероятно дешево) подключим дополнительное питание видеокарты, а заведется эта адская машинка после того, как мы перед запуском замкнем черный и зеленый провода на большой 24-пиновой плашке БП. Вот небольшое видео с канала Mango Z с демонстрацией производительности решения i5-4200M плюс Nvidia GTX 1060:
Цена вопроса удивительно низкая, хотя и исключает возможность использования родного экрана лэптопа без опасных игр с модификацией BIOS. В общем и целом получается около 26 000 рублей против 80 000 имени Razer.
Заключение
Увы, дороговизна устройств с контроллером Thunderbolt 3 на борту ставит жирный крест на самой идее продления жизни для старого ноутбука или неттопа, это абсолютно невыгодно. Да и экспериментировать с рабочим (пускай и слабым) ноутбуком не каждый решится. Остается только надеяться, что со временем появится недорогой и быстрый стандарт ввода/вывода информации, который заменит собой USB и Thunderbolt, и мы наконец-то сможем свободно конфигурировать наши мобильные устройства.
Друзья, проводили ли вы подобные эксперименты? Какие еще способы использовали, чтобы продлить жизнь своим устройствам?
