Замена батарейки в дистанционном ключе

Замена батарейки в дистанционном ключе

Разряженную батарейку в дистанционном ключе необходимо заменять.

Примечание

Все батарейки имеют определенный срок годности и должны заменяться в конце этого срока (не относится к Key Tag ). Срок службы батареек зависит от частоты использования автомобиля/ключа.

P5-15w19-XC90H-Symbol-Key not found

Батарейку в дистанционном ключе необходимо заменить в следующих случаях

  • На дисплее водителя появляется информационный символ и сообщение Батар. ключа разряж.
  • В пределах 20 метров ( 65 футов ) от автомобиля замки при многократных попытках не реагируют на сигнал дистанционного ключа.

Примечание

Обязательно подойдите ближе к автомобилю и попытайтесь еще раз открыть замки автомобиля.

Батарейка в бескнопочном ключе Входит в комплект автомобиля с функцией блокировки/разблокировки * замков без ключа. ( Key Tag ) не заменяется – новый ключ можно заказать в авторизованной мастерской Volvo.

Важно!

Использованный Key Tag следует передать на официальную станцию техобслуживания Volvo. Ключ необходимо удалить из систем автомобиля, так как его по-прежнему можно использовать для резервного запуска автомобиля.

Технические характеристики батарейки CR123A

Прежде необходимо узнать об основных характеристиках этого элемента питания.

FBL

Параметры батарейки CR123A следующие:

  • Напряжение – 3v (бывают 3,7 вольта).
  • Вид элемента – цилиндрический.
  • Емкость у батареек – 750 -1200 мАч.
  • Емкость у аккумуляторов – до 3400 mah.
  • Тип – литиевая батарейка.
  • Высота – 34,4 мм.
  • Диаметр – 17 мм.
  • Вес – 17 г.

Благодаря тому, что в устройстве используется литиевый электролит, батарея может успешно эксплуатироваться при отрицательной температуре до минус 40 градусов Цельсия. Если устройство применяется в летнее время, то за производительность источника электроэнергии можно не волноваться до тех пор, пока показатели термометра не превысят значение +60 градусов.

Что на что можно заменить

Можно ли менять одну литиевую тионилхлоридную 3.6 Вольта или диоксид марганца 3 Вольта на две щелочные или диоксид железа, или наоборот. Конечно можно, напряжение идентичное. Главное учтите, что у щелочных, в отличие от литиевых, напряжение снижается и не факт, что устройство продолжит свою работу, когда на них напряжение упадет до 3 вольт (по 1.5 вольта на батарейку). А вот выкинув щелочные и заменив их, например, на литий тионилхлоридные можно получить очень хороший положительный эффект, главное, чтобы он был экономически целесообразен.

Батарейки можно соединять спокойно последовательно из одной партии, а лучше упаковки. Удается сложить последовательно какой-то размер и получить аналогичное суммарное напряжение — складывайте. Не смешивайте в одном устройстве разные марки батареек, даже если они одного брэнда!

Параллельно соединять следует с очень большой осторожностью, так как может получиться негативный эффект разряда одной батарейки через другую — лучше доверить такую операцию профессионалам, которые подбирают батарейки и делают их сварку.

Литий-Ионный Аккум Вместо Трех Аа Батареек

Define

Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть аккаунт, авторизуйтесь, чтобы опубликовать от имени своего аккаунта.
Примечание: Ваш пост будет проверен модератором, прежде чем станет видимым.

Последние посетители 0 пользователей онлайн

  • Ни одного зарегистрированного пользователя не просматривает данную страницу

Сообщения

HAKAS

Алебастр

Kraftverk

FonSchtirlitz

rocker60


Мультиметр ANENG XL830

Похожий контент

Гость Игорь

Здравствуйте.
Прошу пояснить, можно ли подключить к этой плате аккумулятор напрямую, без устройств, контролирующих заряд/разряд?
На микросхеме маркировка: AS21BPOC466-25A4

Приветствую уважаемые дамы и господа!
Занимаюсь разработкой носимого устройства с целью исследования технологий LoRaWAN и BLE 5.0. А также поработать с энергоэффективными режимами работы МК STM32L4-серии.
Исходные данные:

где — D3 микросхема зарядки Li-ionLi-Pol аккумулятора (MCP73831),
D4 — DCDC преобразователь USB -> 3.3V (LM3671),
D5 — DCDC преобразователь VBAT -> 3.3V (LM3671).

Читайте так же:
Можно ли ездить на автомате с прицепом

Суть моего вопроса:
Если присутствует напряжение VBUS (USB), то необходимо выключать преобразователь D5 сигналом LM3671_BAT, но включать D4 сигналом LM3671_USB.
Таким образом получается, что аккумулятор будет заряжаться, а питаться прибор будет от USB.

Мои предположения, рассуждения и решения которые я вижу:
Если управлять преобразователями при помощи GPIO портов МК, то получится, что как только питание по USB отключится, то прибор выключится быстрее, чем успеет включиться преобразователь работающий от VBAT, ввиду чего я такое решение и отмёл. Использовать небольшую схемку на двух полевых транзисторах в одном корпусе (p и n типа). В симуляторе вроде как всё работает, но вероятно может произойти та же ситуация, что и в случае 1;

Использовать микросхему выполняющую данную задачу, но тут играет роль, что достать её сложно, стоит 7$ и выглядит как overkill для такой простой задачи. Покидайтесь, пожалуйста, камнями и критикой решений, своими вариантами решения задачи или же исправлениями к приложенным схемам.
————————————————————————————————————————————————————————————-
Если вдруг кого-то заинтересует,
то вот ссылка на GitHub проекта,
а так же ссылка на GitHub библиотеки.
Используются шрифты T-Flex GOST, можно получить по ссылке.

Гость Виктор

Всем привет!
Есть вот такая плата https://www.dfrobot.com/product-1908.html
Есть мысль запитать ее от аккумулятора, чтоб использовать с экраном и виндой не только дома.
Эдакий странный планшет, согласен.

В комплекте идет блок питания PD45+QC 3.0
input: 100-240V

50/60Hz 1A
output: 5V3A / 9V3A / 12V3A / 15V3A / 20V2.25A
своим usb-c он и питает плату.

Что еще написано в официальной документации касаемо ее запитки:
— 12 Volt DC Input — JST PH2.0 4Pin
— The voltage range of the Delta power input connector is 7.4

15 volts. / т.е. ей надо от 7,4 до 15 вольт, чтобы работать
— The standard power source is 2A @ 12volts.
— So if you’re choosing to use the lipo battery, you should use 2

4 cells. // только ни на форуме, ни в офиц доках, ни в саппорте — никто не говорит какие точно подойдут
— The maximum booting power required is about 10 watts, and the operational power required is about 3 watts with a low electrical load (with CPU power usage < 5%). // 10 Ватт надо чтобы стартануть и 3 Ватт чтобы работать
Уже точно известно, что можно запитать ее от повербанка. Но подходящий (12-15V и 3 Ампера) обычно шибко дорогой и тяжелый (как минимум 500 грамм).
Да, логично, что при такой цене плыты (с виндой и экраном там что-то около 400), всем остальным можно пренебречь, но я брал ее с рук за в 4 раза дешевле.

Есть несколько безхозных Li-ion аккумуляторов. Читал, смотрел, думал:
1) не все схемы одинаково полезны =)
2) не каждая плата с али нормальная
3) можно запросто устроить пожар
4) много случаев когда эту совсем вообще не дешевую плату убивали за 3 секунды.

Диссонанс: паять или покупать повербанк.
Второе как-то так себе, наверное проще планшет на 8-10 дюймов на винде найти.
А паять — нет опыта чтобы спаять все грамотно, и потому я здесь.

Рисерч по ютубам и обзорам плат от независимх испытателей показал, что можно попробовать вот такие способы:
а) последовательно соединить 3шт li-ion + 3S BMS
б) берется небольшой повербанк на 5V3A, в него вставляется бустер например ZY12PDN
б1) берется небольшой повербанк на 5V3A, в него вставляется провод PD-DC в котором уже есть триггер, т.е. со стабильными 15/20 вольт на выходе
в) X шт li-ion батареек + LTC3780 как бустер
г) X шт li-ion батареек + IP5328P (поддерживает usb pd + мощность + защита уже встроена)
д) запитать как-то от li-po батарей.

Читайте так же:
Можно ли вдыхать гелий из шарика детям

В идеале: было бы здорово не больше 3шт батареек li-ion (вес) + какой-то надежный бустер : самодельный либо с Али.
Очень надеюсь на Ваши советы.

Здравствуйте господа, подскажите по какой схеме лучше соединить аккумуляторы. Аккумуляторы д-0.55с, нагрузка светодиодная матрица. В рамках вопроса интересует только работа на нагрузку (без схемы зарядки/

Нужна принципиальная схема устройства зарядного малогабаритного УЗМ 1,5-5

Технология замены Ni-Cd на Li-ion в шуруповерте

Литиевые элементы отличаются долговечностью, поэтому многие владельцы шуруповертов думают о том, что заменять ими никель-кадмиевые изделия.

Технология замены включает несколько этапов, которым требуется обязательно следовать.

Определение количества Li-ion аккумуляторов

В основном параметры аккумулятора нанесены на нем самом либо на шуруповерте. Для определения количества необходимых элементов требуется разделить указанное на инструменте напряжение на 1,2В (это номинальное напряжение одной никелевой банки).

Чтобы выяснить, сколько литиевых деталей потребуется на замену, деление проводится на 3,7 В — это нормальный показатель для данного вида банок.

Полученный результат рекомендуется округлять в большую сторону, это не скажется негативно на инструменте, а просто увеличит немного его мощность.

Как поменять батарейки в шуруповерте своими рукам

Выбор Li-ion аккумулятора

Производители предлагают литий-ионные и литий-полимерные элементы. Вторые отличаются меньшим размером и большей безопасностью, однако и стоят они дороже. При этом они не способны отдавать в работу большие токи. Поэтому специалисты рекомендуют брать обычные литий-ионные банки.

Лучше, если у элемента будут приваренные гибкие отводы, потому что подобные детали не любят повышенных температур и лишней пайки. Рекомендуется посмотреть несколько вариантов в магазинах, чтобы выбрать наиболее подходящую модель.

Как влияет величина напряжения аккумулятора на продолжительность работы шуруповерта

Вопрос о том, как влияет величина напряжения аккумулятора на длительность работы изделия, интересует многих. Чтобы понять какая мощность у изделия, требуется умножить напряжение на емкость батареи.

Для справки! Например, у шуруповерта с батареей мощностью 14,4 В и емкостью 1,5 А/ч мощность будет составлять 21,6 Вт.

Готовые сборки 18650 аккумуляторов

В качестве замены лучше приобретать готовые сборки 18650 аккумуляторов. Можно сделать это на китайских торговых онлайн-площадках либо в других интернет-магазинах.

Выбор платы защиты BMS

Литий-ионные аккумуляторы требуют внимательного отношения и соблюдения определенных требований. Роль защиты выполняет плата BMS. Именно данный элемент не допускает превышение напряжения более 4,2 В и снижения меньше 2,55 В на один аккумулятор во время зарядки. Кроме того, элемент держит под контролем максимально допустимый ток и сохраняет необходимый баланс между батареями.

Основными параметрами при выборе является количество последовательно соединенных элементов. В интернете можно посмотреть таблицу, в которой указаны все необходимые параметры и с ее помощью подобрать подходящую плату.

Как поменять батарейки в шуруповерте своими рукам

Блок питания для зарядки

Для литий-ионных аккумуляторов зарядные устройства выбирают, исходя из количества последовательно включенных аккумуляторов в батарее. Чем их больше, тем больше должно быть выходное напряжение.

Зарядка аккумуляторов штатным ЗУ от шуруповерта

При желании можно приобрести специальную универсальную плату для литиевого аккумулятора. Ее устанавливают в родное зарядное устройство. Однако специалисты рекомендуют использовать не доработки, а подходящие зарядки именно для этого вида батарей.

Индикатор емкости литиевой батареи

Индикаторы встречаются светодиодные и цифровые. Вторые дешевле, но не удобны в использовании. Лучше выбирать светодиодные варианты, исходя из количества последовательно включенных аккумуляторов.

Держатель 18650 аккумуляторов

Держатели для аккумуляторов 18650 также лучше приобретать готовые. При желании можно найти в онлайн-магазинах хорошие варианты по приемлемым ценам.

Утилизация источников питания

Отдельно затронем важный вопрос «Что делать с использованной батарейкой или аккумулятором?». Ведь выкидывать отслужившую свое батарею в мусорное ведро — категорически неправильный поступок. Почему? В батарейках и аккумуляторах много тяжелых металлов. Использовать их по назначению безопасно, но при повреждении корпуса в открытой природной среде оказываются кадмий, свинец, цинк, никель, щелочи, ртуть, сурьма. Это сильные яды, которые быстро распространяются в почве или воде, и остаются в них надолго.

Читайте так же:
Где в ворде задать поля

Маркировка с перечеркнутым контейнером говорит о том, что батарейку нельзя выбрасывать вместе с бытовыми отходами.

К сожалению, технология производства батареек не позволяет отказаться от применения указанных веществ. Поэтому после окончания срока службы элемента его следует отнести в специальный пункт приема. Наверняка вы не раз замечали большие коробки с надписью «Для использованных батареек и аккумуляторов» в супермаркетах, сервисных центрах, и даже просто на улицах города. После переработки ядовитые вещества используют повторно, а выбросы в природную среду существенно сокращаются.

То, чего не может быть: литий-ионный аккумулятор на 1,5 В в формате «мизинчиковой» батарейки AAA

Хорошие батарейки, как известно, стоят денег. Поэтому всё прогрессивное мировое человечество стремилось заменить батарейки на аккумуляторы. Причём, в идеале аккумуляторы должны были совпасть по размеру с батарейками; а лучшие на сегодня аккумуляторы — литий-ионные.

Но, как известно, литий-ионные аккумуляторы и их различные модификации имеют номинальное напряжение около 3.7 V; и по этой причине на замену обычных одноэлементных батареек с напряжением 1.5 V они никак не подходят (можно сжечь питаемую аппаратуру).

А ведь так было бы здорово применить их на замену обычным цилиндрическим батарейкам!

Литий-ионные аккумуляторы так хороши своим долгим сроком службы и очень большим числом допустимых циклов перезаряда, что творческая мысль человечества продолжала неустанно работать в этом направлении.

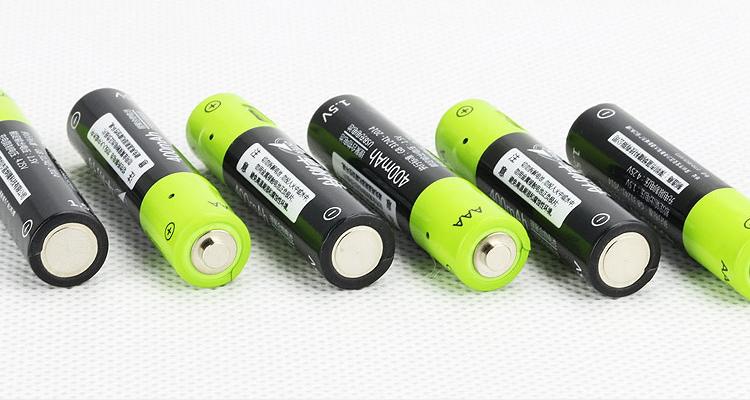

В итоге выход был найден, и в природе теперь существует литий-ионный аккумулятор для полноценной замены «мизинчиковой» батарейки типоразмера AAA с напряжением 1.5 V (а также и других типоразмеров, кроме AAAA).

/Изображение с официального сайта производителя/

Техническое решение здесь – достаточно очевидное с точки зрения схемотехники, но довольно сложное в конструктивном исполнении: в корпусе батарейки надо разместить не только «обычный» литий-ионный аккумулятор; но ещё при этом для его зарядки в корпус «батарейки» надо встроить контроллер заряда; а для выдачи наружу напряжения 1.5 Вольт – понижающий преобразователь.

Столь непростая «начинка» требует для себя определённого пространства, поэтому реализовать такую схему в «супермизинчиковых» батарейках формата AAAA даже китайским умельцам пока не удалось. А вот создать такую конструкцию в более крупном формате батарейки AAA (обычная «мизинчиковая») – удалось, и именно она и будет у нас протестирована.

У читателя возникнет логичный вопрос: зачем такой «огород» городить, когда существуют недорогие никель-металлогидридные аккумуляторы такого же типоразмера, и притом совсем недорогие?!

Дело здесь в том, что у никель-металлогидридных аккумуляторов номинальное напряжение — только 1.2 V; а не 1.5 V, как у батареек. Из-за этого многие виды аппаратуры будут воспринимать их как «подсевшие» батарейки, и долго с ними работать не будут.

Основные параметры и конструкция Li-ion аккумулятора в формате батарейки AAA

Основные параметры, заявленные производителем, таковы:

ТипоразмерAAA
Номинальное напряжение1.5 V
Ёмкость400 mAh
Напряжение зарядки5 V
Максимальный ток выхода1 A
Габариты10 x 45 мм (10 мм — диаметр)
Масса10 г

Всё здесь в характеристиках понятно, кроме одного: что они подразумевают под ёмкостью? Это — ёмкость внутреннего аккумулятора (как в смартфонах); или же ёмкость, передаваемая на выход (которая, собственно, и интересует потребителя)?

Попытаемся дать ответ на этот вопрос по ходу обзора.

Цена — около $5 за одну штуку на Алиэкспресс ссылка.

Читайте так же:
Как в excel сделать модуль числа

Внешний вид аккумулятора почти не отличается от самой обычной батарейки:

Логотип производителя — на месте; номинальное напряжение — 1.5 V; всё — как у батарейки!

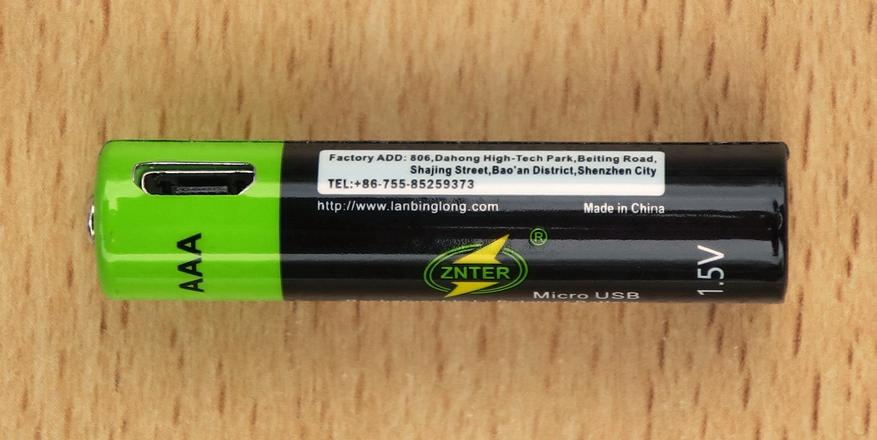

Но если чуть повернуть «батарейку» на другой бок, то становится видна самая интересная её деталь: разъём micro-USB:

Этот разъём используется для подзарядки этого нетривиального устройства.

На аккумуляторе нанесена вся информация, необходимая пользователю, так что отдельная инструкция не требуется.

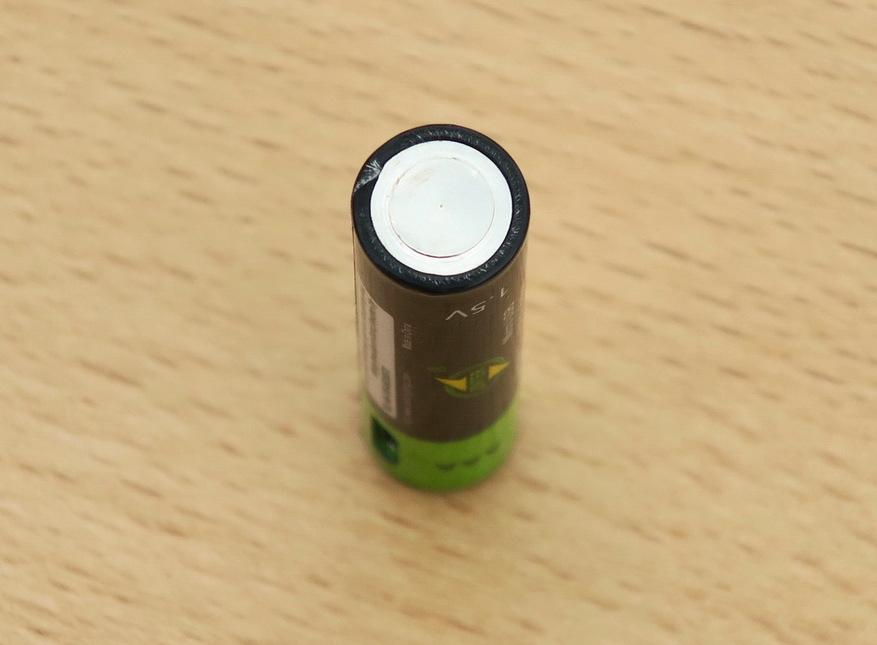

На виде сверху заметно небольшое отверстие в «крышке»:

Это отверстие предназначено для лучшей видимости светодиодного индикатора зарядки, скрывающегося внутри аккумулятора.

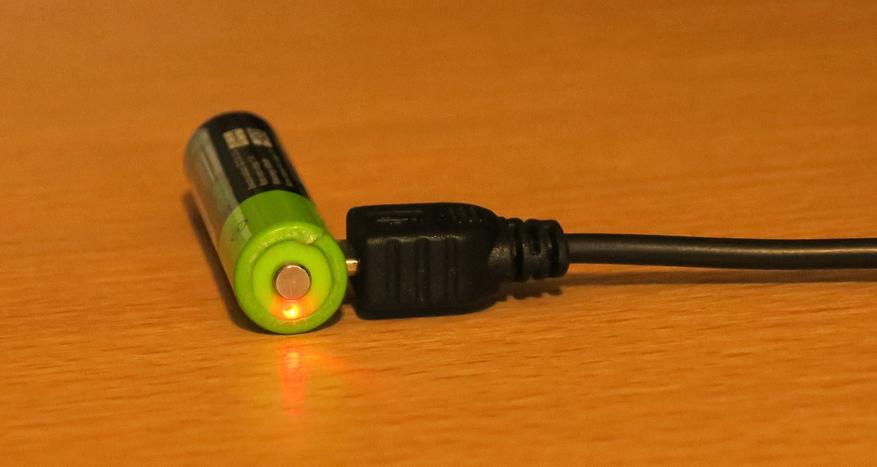

Светодиод светится красным цветом во время зарядки и переключается на зелёный по её завершении, так что пользователю не придётся гадать, зарядился аккумулятор или нет:

Заряжать аккумулятор можно любой стандартной телефонной «зарядкой» на 5 Вольт и ток от 0.5 Ампера с кабелем микро-USB. Таких зарядок, я думаю, у всех дома скопилось чуть более, чем очень много; так что покупать отдельно не придётся (экономия!).

Со стороны дна ничего особенного нет:

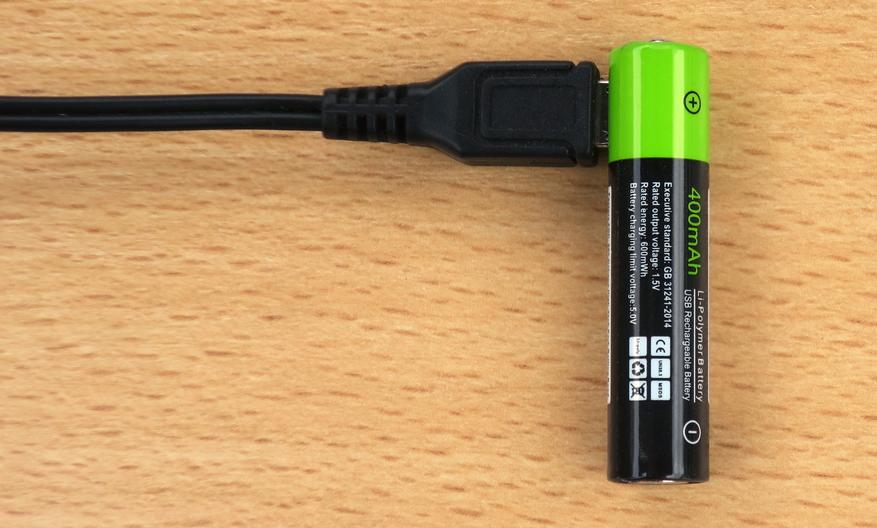

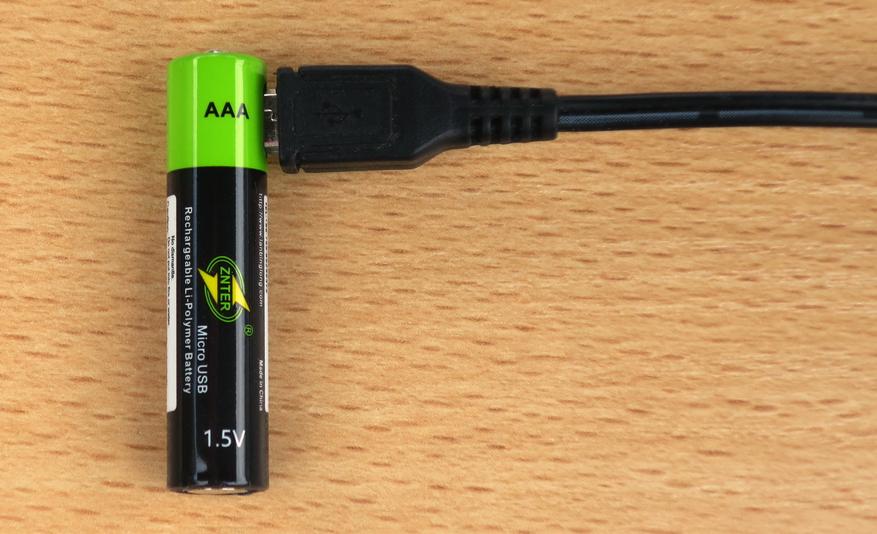

В завершение осмотра — ещё два ракурса с подключенным к аккумулятору кабелем микро-USB:

Теперь переходим к боевым испытаниям этого мудрёного девайса.

Тест Li-ion аккумулятора в формате батарейки AAA

Тест начнём с замера тока заряда; заодно и продолжительность зарядки измерим. Замеры производились обычным USB-тестером, когда это было возможно.

Аккумулятор пришел из Китая с нулевым напряжением на контактах. Это вполне естественно, так как путь из Китая — долгий; а аккумулятор с контролерами внутри имеет больший саморазряд, чем «голый» аккумулятор.

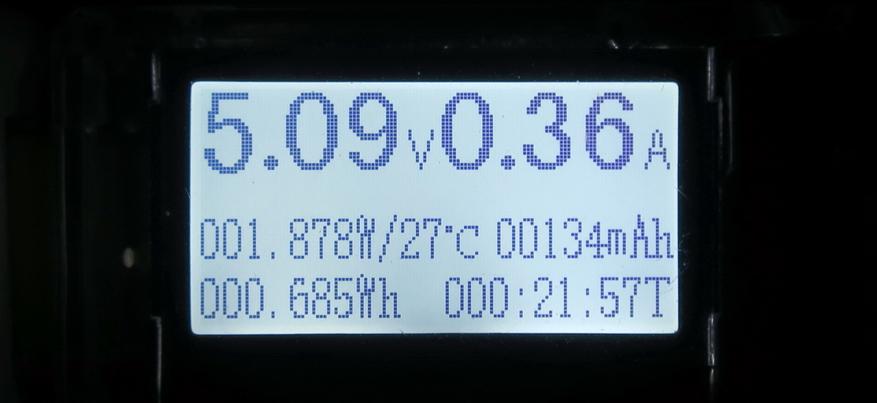

В течение примерно получаса с момента начала зарядки ток заряда составлял 0.36 — 0.38 Ампера:

Такая величина потребляемого тока подтверждает, что заряжать можно любой стандартной зарядкой; а также от USB-порта компьютера или ноутбука.

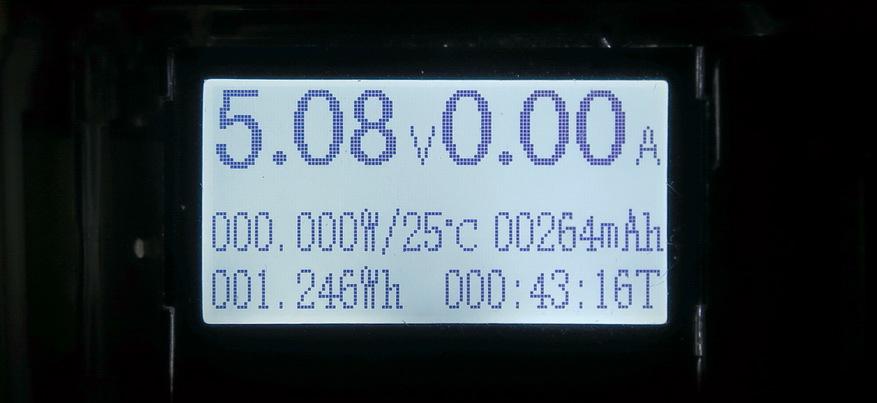

Ближе к концу процесса заряда ток стал снижаться; а весь процесс зарядки занял чуть меньше 45 минут:

Величина заряда, «залитого» в аккумулятор, как видите, оказалась невелика и составила 264 мАч.

Для испытания аккумулятора на разряд пришлось отказаться от этого USB-тестера, т.к. как он может работать только с напряжениями от 3 V. Пришлось проводить измерения по технологиям древних людей, с использованием мультиметра и набора резисторов.

Напряжение холостого хода на контактах составило 1.53 V.

При подключении нагрузки в 100 мА напряжение почти не изменилось и составило 1.51 V.

Время разряда аккумулятора током 100 мА составило 5 часов 50 минут (т.е. 5.83 ч.).

Итого, ёмкость аккумулятора на разряд составила 583 мАч, что больше «залитой» ёмкости в 2 с лишним раза!

Ничего сверхъестественного в этом нет, и закон сохранения энергии не нарушается; поскольку при работе выходного преобразователя напряжение понижается, а ток — повышается. Точнее, так происходит, когда преобразователь — импульсного типа на основе индуктивности; а не простой линейный стабилизатор.

Теперь — особое замечание.

При работе аккумулятора на разряд в течение всего теста напряжение на выходе практически не падало, т.е. было застабилизировано очень хорошо. А в конце разряда практически мгновенно напряжение упало до нуля.

Для питаемой аппаратуры это точно будет хорошо: любая аппаратура любит стабильное питание. Но, с другой стороны, некоторые устройства по постепенному падению напряжения питания определяют процент оставшегося заряда, предупреждая пользователя о скором прекращении работы.

Здесь такого предупреждения не будет: устройство прекратит работу молча и без предупреждений.

Так что хорошо застабилизированное напряжение — это одновременно и достоинство аккумулятора, и его недостаток (по крайней мере, в некоторых случаях).

Бороться с этим недостатком можно так же, как мы боремся с отключениями мобильников: подзаряжать, не дожидаясь отключения (особенно — в случае длительного перерыва в использовании). Литий-ионным аккумуляторам частый подзаряд не вреден.

Читайте так же:
Можно ли вылечиться от рака навсегда

Также в ходе тестирования была проведена простая проверка на помехи. Её проведение связано со слухами, курсирующими в Сети, что источники питания со встроенными высокочастотными преобразователями могут быть источниками радиопомех.

Для проверки я установил тестируемый аккумулятор в mp3-плеер с FM-приёмником, работающий от батарейки формата AAA.

При этом никаких помех помех приёму FM-станций обнаружено не было: они работали так же, как и от обычной батарейки (сильные станции — хорошо; слабые — плохо).

Далее — проверка максимального отдаваемого тока.

Заявленный производителем максимальный ток в 1 А аккумулятор отдал без проблем.

При дальнейшем повышении выходного тока до 1.4 А начинала срабатывать защита от короткого замыкания. Ток падал до нуля, затем периодически пытался восстановиться (до этой же величины), затем снова падал до нуля и так далее.

Альтернативный вариант: никель-цинковые аккумуляторы

Кроме рассмотренного варианта замены стандартных батареек на литий-ионные аккумуляторы того же форм-фактора, есть и ещё один вариант: замена на никель-цинковые аккумуляторы.

Они имеют почти такое же номинальное напряжение на выходе (1.6 V), как и у батареек (1.5 V).

Кроме того, они имеют более высокую ёмкость (по крайней мере, номинально), чем у протестированного литий-ионного аккумулятора, и стоят значительно дешевле.

Однако же, во многих обзорах развенчивают эти чудо-аккумуляторы, поскольку их ёмкость и длительность жизненного цикла оказываются значительно меньше заявленных.

Тем не менее, они тоже имеют «право на жизнь», особенно в тех случаях, когда они используются часто и с высокой токовой нагрузкой. В этом случае стратегия — «быстро использовал, быстро „сдохли“, быстро купил новые» может быть вполне экономически оправдана ввиду их невысокой цены.

Заключение

Заключение начну с возвращения к вопросу, что же может означать ёмкость 400 мАч, заявленная производителем — это ёмкость встроенного аккумулятора, или же ёмкость, отдаваемая на выход?

Увы, тестирование аккумулятора так и не смогло дать точного ответа на этот вопрос.

Ёмкость, «заливаемая» в аккумулятор, оказалась значительно меньше этой величины; а ёмкость, отдаваемая на выход — значительно больше.

Но всё-таки, по смыслу этой величины, это должна быть ёмкость, отдаваемая на выход. И тогда можно с чистой совестью констатировать выполнение и перевыполнение величины, заявленной производителем (вообще-то хотелось написать: величины, заявленной производителем «от балды»).

В целом же протестированный аккумулятор показал себя позитивным устройством, вполне достойным внимания потребителей.

В его «активе»:

  • достаточно высокая ёмкость, отдаваемая в нагрузку;
  • возможность зарядки от любого телефонного ЗУ с кабелем микро-USB;
  • высокая скорость зарядки;
  • полное совпадение выходного напряжения с номиналом стандартных батареек;
  • высокая стабильность выходного напряжения;
  • защита от короткого замыкания.

В его «пассиве» (в недостатках):

  • относительно высокая цена;
  • отключение «без предупреждения» при израсходовании заряда.

Область применения:

Замена батареек во всех случаях, кроме очень малой нагрузки (например, в инфракрасных пультах дистанционного управления). При очень малой нагрузке и обычные батарейки служат настолько долго, что замена их на аккумуляторы протестированного типа не имеет ни практического, ни экономического смысла.

Посмотреть цену и/или купить литий-ионный аккумулятор в формате ААА можно на Алиэкспресс ссылка.

Кроме аккумулятора протестированного типа, в официальном магазине бренда ZNTER на Алиэкспресс можно найти и другие литий-ионные аккумуляторы для замены различных бытовых батареек, например, формат AA, и др. Работают они по тому же принципу, что и протестированный аккумулятор.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
